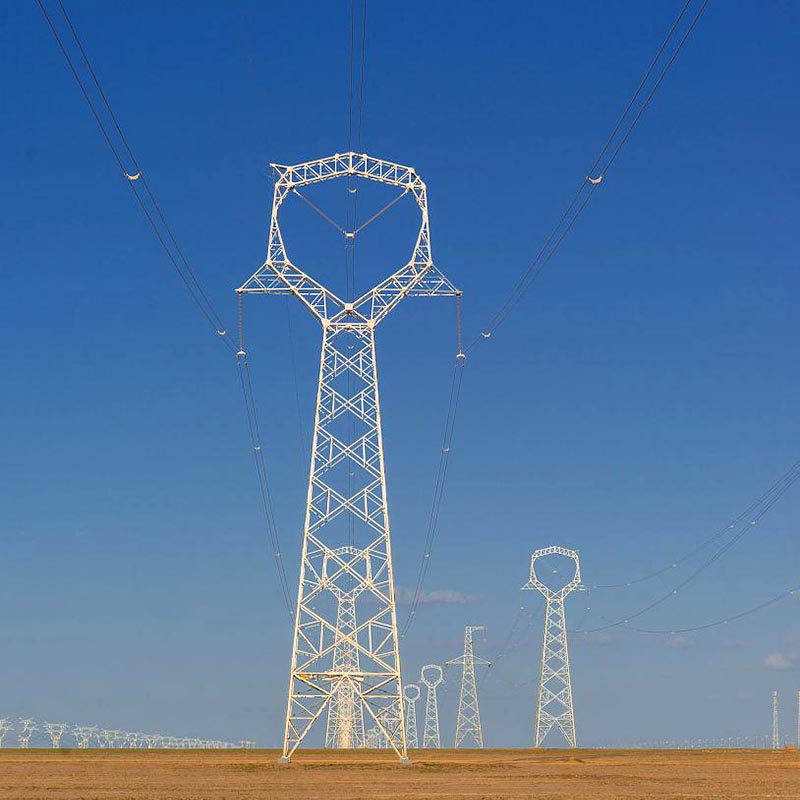

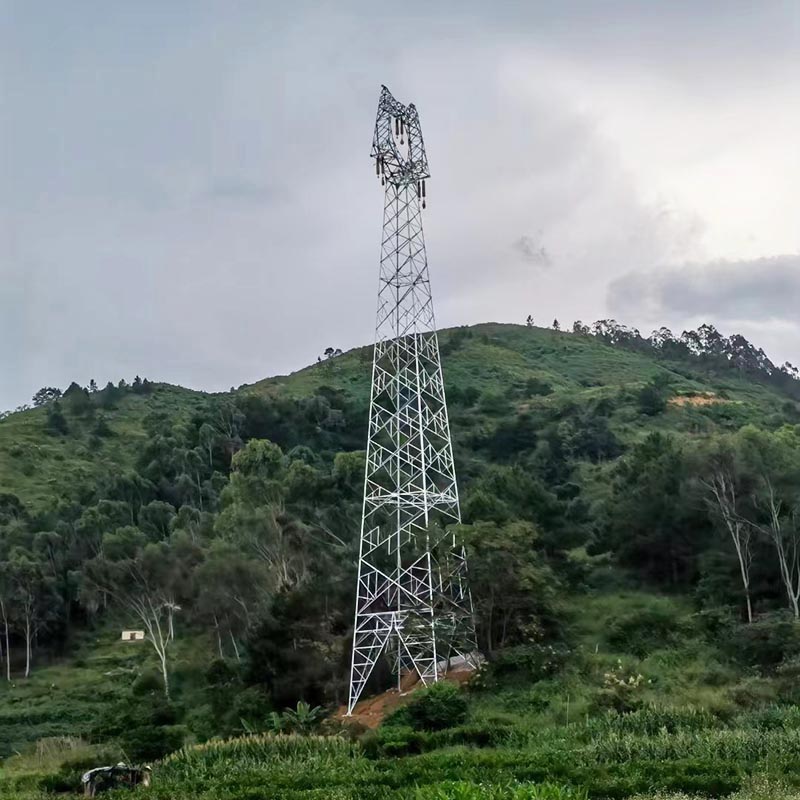

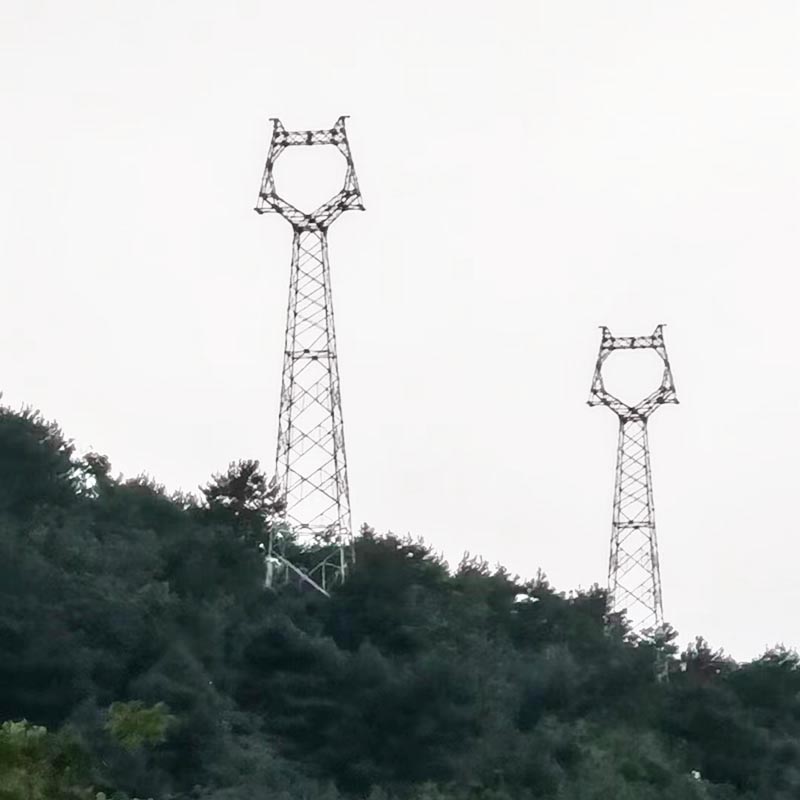

Menara Saluran Transmisi Menara Listrik Tegangan Tinggi

Menara Besi Xuteng adalah salah satu pemimpin profesional produsen Menara Saluran Transmisi Menara Listrik Tegangan Tinggi China dengan kualitas tinggi dan harga terjangkau. Selamat datang untuk menghubungi kami. Metode Konstruksi Menara Saluran Transmisi Menara Listrik Tegangan Tinggi.

The large number and wide distribution of high voltage power tower transmission line towers, as well as the complex and varied natural and terrain conditions, are not conducive to the use of large machinery for transportation and installation. China often uses pole lifting methods. In the 1970s, a safer inverted installation method was adopted for towers over 100 meters, using the bottom layer of the steel tower as a load-bearing frame. It was installed in place section by section from top to bottom, lifted as a whole, and temporarily fixed with fiber ropes. Towers are generally simplified to static analysis. For dynamic loads such as wind, broken lines, and earthquakes, the dynamic effect is usually considered by multiplying the wind vibration coefficient, broken line impact coefficient, and seismic force response coefficient on the basis of static analysis.

Perhitungan gaya internal menara saluran transmisi menara listrik tegangan tinggi sama dengan struktur menara dan tiang, namun dua hal berikut harus diperhatikan:

① Pengaruh beban angin kawat pada menara. Karena jarak yang besar antara titik penyangga kawat (biasanya 200-800 meter) dan periode osilasi lateral yang lebih lama (biasanya sekitar 5 detik), pertimbangan harus diberikan pada distribusi angin yang tidak merata di sepanjang kawat dan efek dinamisnya. dari kawat di menara. Pada awal tahun 1960-an, departemen tenaga listrik di banyak negara menggunakan jalur uji sebenarnya untuk menentukan respons maksimum konduktor di bawah angin kencang, dan mengembangkan metode perhitungan praktis berdasarkan hal ini. Beberapa dari metode ini telah dimasukkan ke dalam peraturan nasional, namun karena berbagai faktor seperti medan, keakuratan alat ukur, dan tingkat analisis, metode perhitungan praktis ini masih belum dapat mencerminkan situasi sebenarnya secara akurat. Pada pertengahan tahun 1970-an, teori getaran acak diterapkan untuk menganalisis respon dinamis konduktor terhadap menara yang disebabkan oleh hembusan angin. Metode yang didasarkan pada data terukur dan menggunakan konsep statistik serta analisis spektral untuk memperkirakan kemungkinan puncak respons struktural ini lebih sesuai dengan karakteristik angin.

② Pengaruh gaya putus kawat pada menara. Ketika kawat tiba-tiba putus, beban tumbukan pada menara mencapai puncaknya dalam waktu yang sangat singkat, dan nilai relatif setiap bagian bervariasi, menjadikannya getaran paksa transien kompleks yang sulit dihitung secara teoritis. Secara umum, nilai puncak gaya tumbukan diperoleh berdasarkan data pengujian di lokasi, dan "koefisien tumbukan putusnya kawat" praktis dikembangkan berdasarkan hal ini, dengan nilai berkisar antara 1,0 hingga 1,3, bergantung pada level tegangan, jenis menara. , dan bagian yang berbeda.
